Name: GE80ES 부식 저항성 광선 스페리칼 플레인 베어링
Brand: OEM
SKU: GE80ES

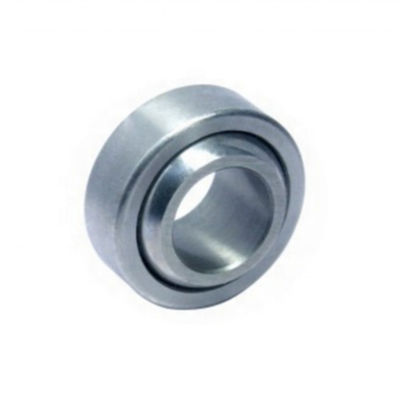

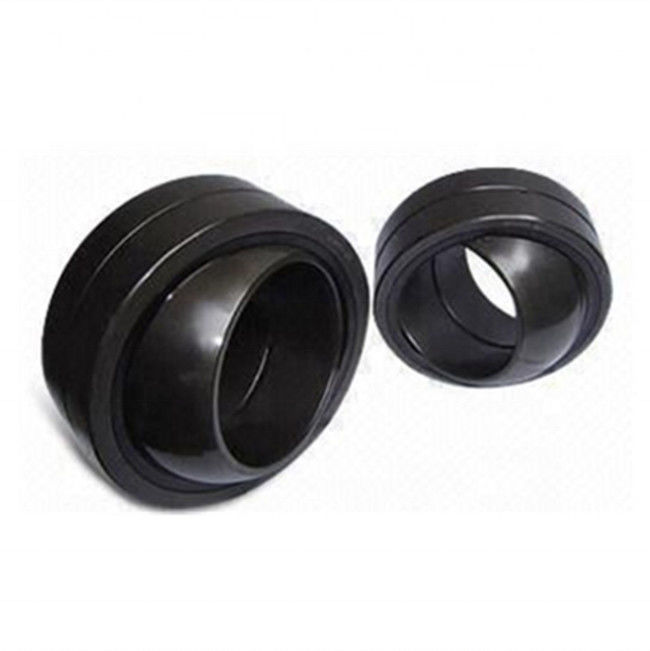

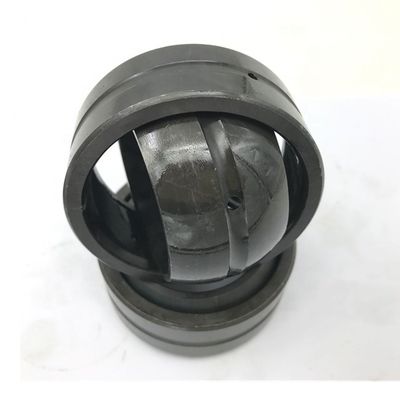

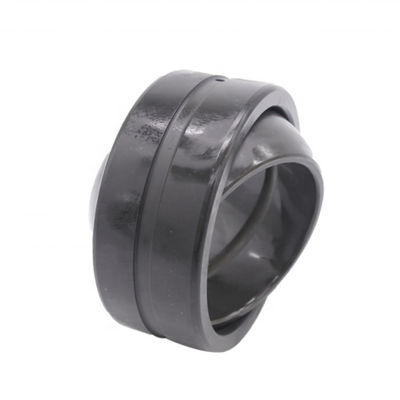

GE80ES 부식 저항성 광선 스페리칼 플레인 베어링

GE80ES Corrosion Resistance Radial Spherical Plain Bearings

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	OEM
모델 번호:	GE80ES

결제 및 배송 조건:

최소 주문 수량:	양도할 수 있는
가격:	Negotiation
포장 세부 사항:	나무로 되는 케이스 표준 수출 포장
배달 시간:	10-15 작업 일
지불 조건:	L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram
공급 능력:	한달에 1000000 Piece/

지금 연락

상세 제품 설명

이름:	스페리칼 플레인 베어링	유형:	막대 끝
물자:	방위 강철	감금소:	놋쇠로 만든 새장, 나일론 케이지, 철 새장
진동 수준:	V1, V2, V3	정밀도 등급:	P0, P6,P5,P4 P2
공:	로드 엔드	잡음 레벨:	Z1, Z2, Z3
적용 가능한 기업:	생산 공장, 기계장치 수선소	정리:	C2,C3,C4
서비스:	OEM에 의하여 주문을 받아서 만들어지는 서비스	표본:	유효한
하이 라이트:	GE80ES Spherical Plain Bearings , Radial Spherical Plain Bearings , Iron Cage Spherical Plain Bearings

GE80ES 부식 저항성 광선 스페리칼 플레인 베어링

제품 설명

조인트 베어링은 미끄럼 베어링의 특수 구조물입니다. 그것은 주로 내측 링의 외부 구형 표면으로 구성된 롤링 베어링 보다 단순 구조라는 유리한 입장에 있고 아우터 링이 다른 형태와 구조에 따르면, 더 큰 하중에 견딜 수 있는 안쪽 구형을 가지고 있고 경하중, 축상의 부하와 광선의, 조인트 로드의 굴대이고 존재를 지닐 수 있습니다.

스페리칼 플레인 베어링은 내측 링이 태도와 애플리케이션 디자인 강제 이내에 사방으로 자유로이 회전하도록 하는 둥근 접촉면을 가지고 있습니다. 이것은 자동 정렬에 그들에게 능력을 주며, 그것이 정전기와 동적인 힘들로 인해 부정확한 기계가공에서 기인되는 정렬 불량 또는 용접되는 것에서의 골조 왜곡 또는 핀과 골조의 변형에 자동적으로 맞춘다는 것을 예를 들어 의미합니다. 그와 같은 정렬 불량은 상당한 단부 적재를 발생시키고 평범한 원통형 슬리브 태도의 초기 고장을 야기시킬 것입니다. 그러므로 스페리칼 플레인 베어링은 평범한 원통형 슬리브 베어링 또는 부싱을 대체로서 그들의 근원을 가지고 있다고 생각되고, 여전히 때때로 볼 부싱으로 불립니다. 스페리칼 플레인 베어링은 둥근 미끄럼면과 내부 & 외부의 링을 이용하고, 동시에 무거운 경하중과 양방향이 축상의 부하를 수용할 수 있습니다. 구형을 위한 미끄럼면이 또한 움직임 이내에 비스듬히 기울여지 (그것이 움직임과 제휴하고 있습니다) 것처럼, 그들은 일반적으로 움직임의 더 낮은 스윙 속도를 위해 사용됩니다 (그것은 즉, 각 운동입니다).

1. 안쪽이고 아우터 링은 감소된 미끄럼 마찰을 위한 몰리브덴 디설파이드로 코팅됩니다.

2. 이러한 스페리칼 플레인 베어링은 한 개의 골절된 바깥 레이스를 가지고 있습니다.

3. 이 스페리칼 플레인 베어링은 홈과 관통 구멍을 가지고 있지 않습니다.

4. 이 스페리칼 플레인 베어링은 제대로 그리스로 미끄럽게 되어야 합니다.

스페리칼 플레인 베어링의 특징

1. 재료 : 안쪽이고 아우터 링은 강철 (GCr15)를 지니고 있습니다.
2. 열처리 : 내부와 아우터 링은 퀀칭되고 인산염 처리입니다.
3. 구조 : 안쪽이고 외부 링에서 어떤 오일 홈과 기름 구멍이 없습니다.아우터 링은 축 방향 슬로트를 가지고 있습니다.
4. 미끄럼면 : MoS2 분말 윤활제로 덧입힝습니다.
5. 동작 특성 : 그것은 마모 저항력과 부식 저항성과 셀프 정렬이라는 유리한 입장에 있습니다 . 그것은 작은 범위 방향으로 무거운 경하중과 축상의 부하를 요구하는 기관총에 적용됩니다.

GE ES / GE... ES 2RS/ GE... ES-2LS 스페리칼 플레인 베어링의 카탈로그

보어 지름 : 15-240mm 외경 : 26-340mm (양쪽 3 타입에 적합한)

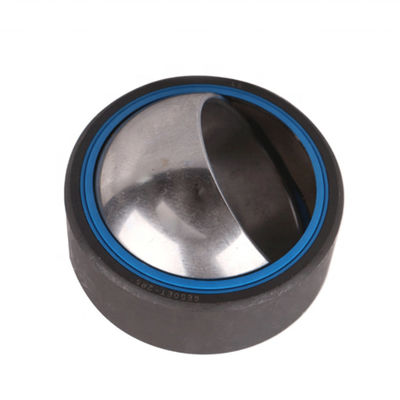

접미사 2RS를 견디는 것 태도에서 양쪽에 두배 립 실을 가지고 있습니다.

접미사 -2LS를 견디는 것 보강된 시트 스틸, 태도에서 양쪽 위의 3중 -립 중작업 밀봉을 가지고 있습니다.

아니오.	모델	차원(MM)								정격짐		중량(KG)
		Ｄ	Ｄ	비	Ｃ	dk	r1 분	r2 분	α	원동력	정전기
		Ｄ	Ｄ	비	Ｃ	dk	r1 분	r2 분	α	(나트)	(나트)
1	GE15ES	15	26	12	9	22	0.3	0.3	8	16	84	0.027
2	GE17ES	17	30	14	10	25	0.3	0.3	10	21	106	0.041
3	GE20ES	20	35	16	12	29	0.3	0.3	9	30	146	0.066
4	GE25ES	25	42	20	16	35.5	0.6	0.6	7	48	240	0.119
5	GE30ES	30	47	22	18	40.7	0.6	0.6	6	62	310	0.153
6	GE35ES	35	55	25	20	47	0.6	1	6	79	399	0.233
7	GE40ES	40	62	28	22	53	0.6	1	7	99	495	0.306
8	GE45ES	45	68	32	25	60	0.6	1	7	127	637	0.427
9	GE50ES	50	75	35	28	66	0.6	1	6	156	780	0.546
10	GE60ES	60	90	44	36	80	1	1	6	245	1220	1.04
11	GE70ES	70	105	49	40	92	1	1	6	313	1560	1.55
12	GE80ES	80	120	55	45	105	1	1	6	400	2000	2.31
13	GE90ES	90	130	60	50	115	1	1	5	488	2440	2.75
14	GE100ES	100	150	70	55	130	1	1	7	607	3030	4.45
15	GE110ES	110	160	70	55	140	1	1	6	654	3270	4.82
16	GE120ES	120	180	85	70	160	1	1	6	950	4750	8.05
17	GE140ES	140	210	90	70	180	1	1	7	1070	5350	11.02
18	GE160ES	160	230	105	80	200	1	1	8	1360	6800	14.01
19	GE180ES	180	260	105	80	225	1.1	1.1	6	1530	7650	18.65
20	GE200ES	200	290	130	100	250	1.1	1.1	7	2120	10600	28.03
21	GE220ES	220	320	135	100	275	1.1	1.1	8	2320	11600	35.51
22	GE240ES	240	340	140	100	300	1.1	1.1	8	2550	12700	39.91
