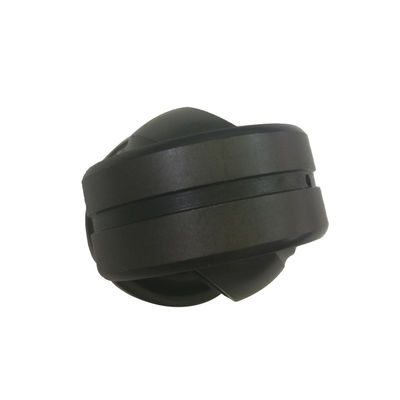

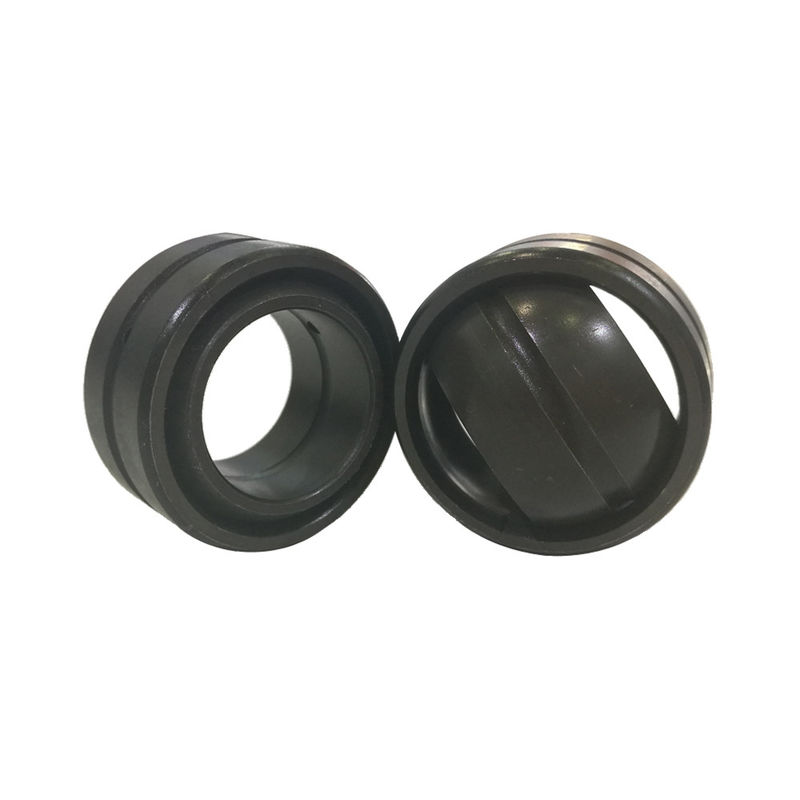

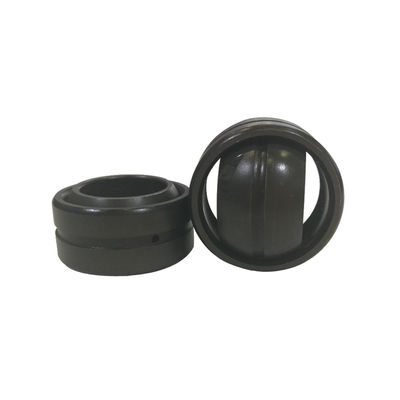

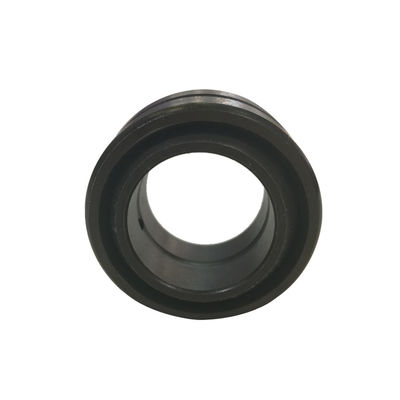

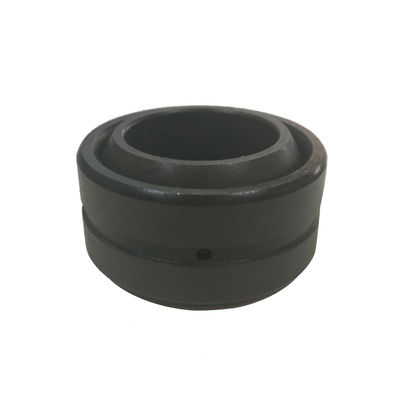

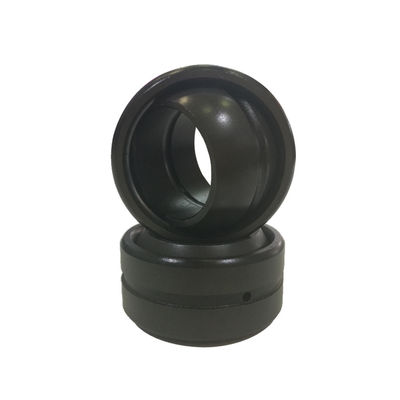

셀프 정렬 cr 강 GE 시리즈 스페리칼 플레인 베어링

셀프 정렬 cr 강 GE 스페리칼 플레인 베어링

높은 회전 속도
lt는 구면 미끄럼 베어링입니다.
lt는 주로 외부 구형 표면과 한 내부 링과 내부 구면과 외부 벨소리로 구성됩니다.

저소음
lt는 광선의와 축방향 힘들 모두으로부터 경하중 또는 축상의 부하 또는 복합 하중을 지닐 수 있습니다.

긴 서비스 라이프
큰 적재량 용량, 강한 충격 저항, 부식 저항성이 proof,self-aligning.good 주유를 입고 할부 동안 치환될지라도 적당히 일할 수 있습니다.

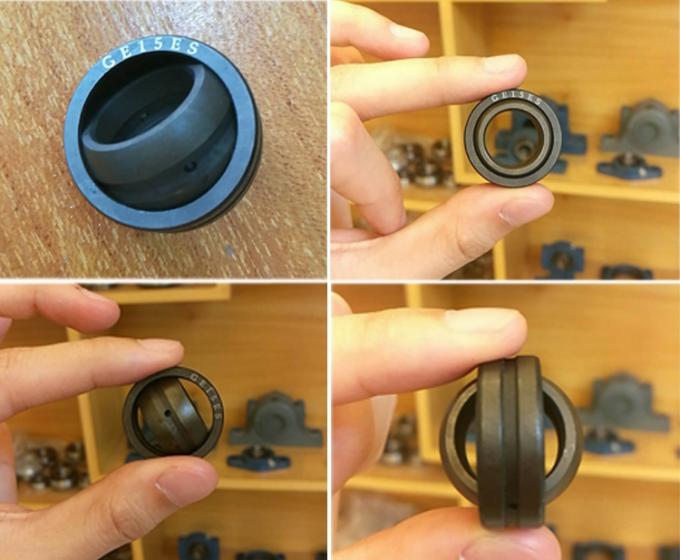

• GE의 상세한 차원..ES(-2RS) GE 시리즈 스페리칼 플레인 베어링


• 정의 :


광선 스페리칼 플레인 베어링은 구형 볼록한 외면과 내측 링과 한 상응하게 구형이지만 오목한 내면과 아우터 링을 가지고 있습니다. 그들의 설계는 그들을 특히 샤프트와 주택 사이의 정렬 움직임이 수용되어야 하는 곳 또는 진동식이거나 정기적으로 일어나는 틸팅 또는 슬루잉 움직임이 상대적으로 느린 미끄림 속력에 허용될 곳 베어링 배열에 적합하게 합니다. FSZ 광선 스페리칼 플레인 베어링은 다양한 슬라이딩 접촉 표면 조합으로 이용 가능합니다. 안쪽이고 외부 링의 미끄럼면은 다른 물질로부터 만들어집니다. 2개의 주요 집단이 있습니다 : 유지(금속 위 금속)을 요구하는 스페리칼 플레인 베어링과 유지보수가 필요없는 스페리칼 플레인 베어링.

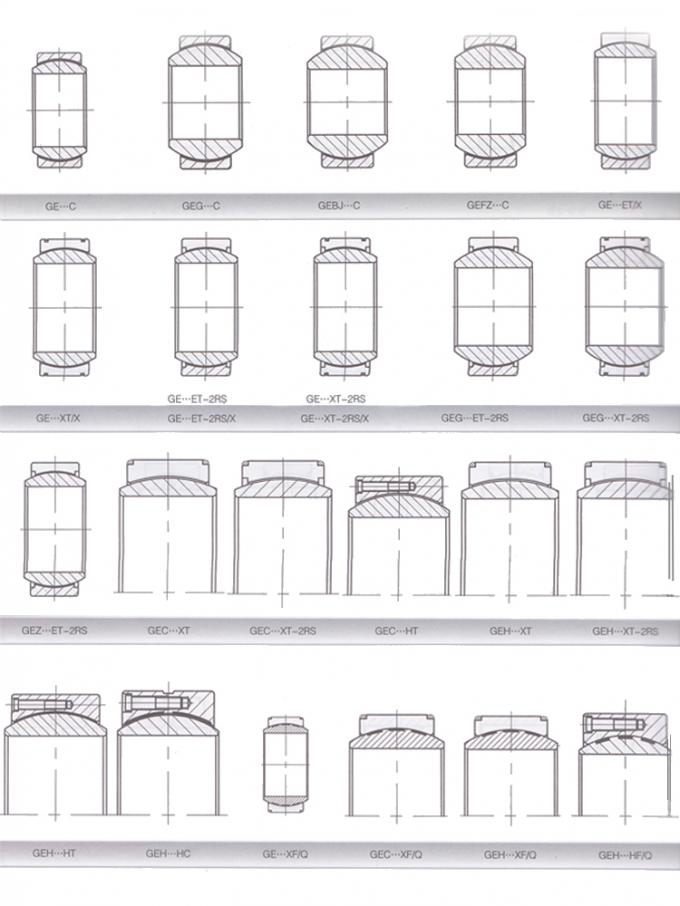

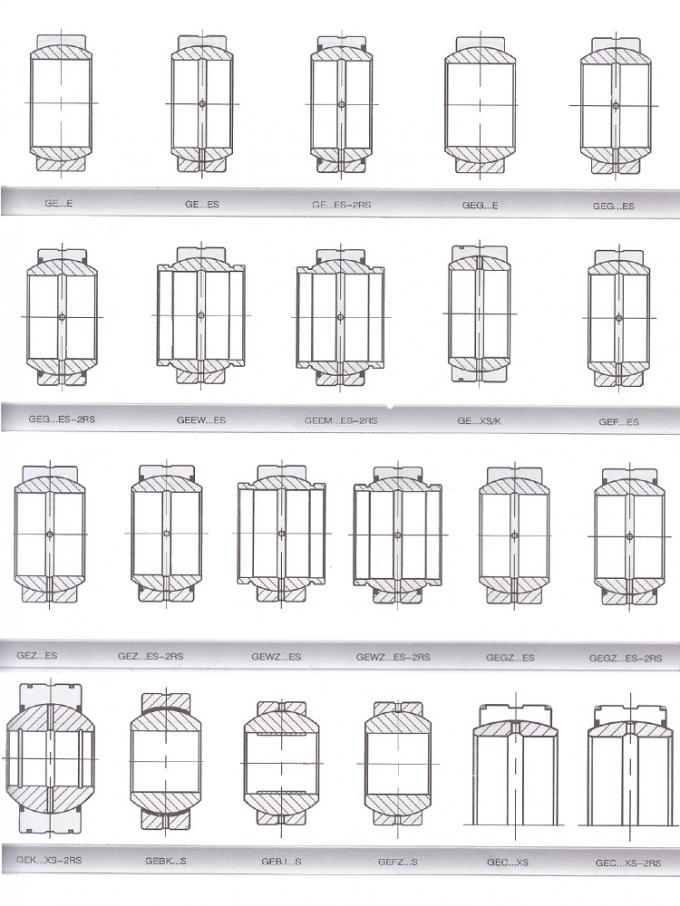

• 약간 스페리칼 플레인 베어링

1.스페리칼 플레인 베어링이 유지(금속 위 금속)을 요구합니다 : 그것은 양쪽 벨소리에 슬라이딩 접촉 표면을 경화했습니다. 표면은 몰리브덴 디설파이드로 치료됩니다고 인산염함유. 그것은 내마모성과 마멸-부식의 특성을 가집니다. 이 슬라이딩 접촉 표면 조합과 태도는 정규적 재주유를 요구합니다. 슬라이딩 접촉 표면의 고강도는 이러한 태도를 특히 교류 방향, 쇼크 부하 또는 무거운 정하중의 무거운 짐이 수용되어야 하는 베어링 배열에 적합하게 합니다.

2. 유지보수가 필요없는 스페리칼 플레인 베어링 : 그것은 3개 그룹을 가지고 있습니다 : 스틸-온-PTFE 복합 재료, 스틸-온-PTFE 구성과 철강 ON 상태 구리 합금. 스틸-온-PTFE 구성 스페리칼 플레인 베어링의 동하중 지원 성능은 스틸-온-PTFE 복합 재료의 그것보다 높습니다. 그들은 낮은 마찰을 매우 가지고 있고, 유지 없이 운영될 수 있습니다. 그들은 긴 베어링 생명들이 유지 없이 요구되는 곳 또는 부적당한 주유 또는 주유의 부재와 같은 운영 상태가 금속 위 금속 태도의 활용이 어리석게 하는 곳 앱을 위해 사용됩니다.

• 설계 특성 :

큰 적재량 용량

강한 충격 저항

부식 저항성

웨어 증명

자가 정렬식

좋은 주유

할부 동안 치환될지라도 그것은 적당히 일할 수 있습니다

• 허용동작온도 범위 :


-50C~+150C : FSZ 금속 위 금속, 스틸-온-PTFE 복합 재료와 스틸-온-PTFE 구성 광선 스페리칼 플레인 베어링.

-30C~+130C : 밀봉과 FSZ 둥근 평범한 베에어스

더 높은 온도에, 부하 반송 용량은 감소될 것입니다.

• 서비스 수명 :


혼합되 또는 마른 마찰 조건 하에 운영된 스페리칼 플레인 베어링의 서비스 수명은 미끄럼면의 진보적 웨어, 슬라이딩 소재의 플라스틱 변형 또는 미끄럼면의 피로에 의해 초래된 베어링 간극 또는 베어링 마찰의 증가에 의해 결정됩니다. 애플리케이션에 따라서, 허용할 수 있는 웨어 또는 마찰의 허용할 수 있는 증가는 다를 것입니다. 이것은 똑같은 오퍼레이션그 하에 실제로 획득될 수 있는 서비스 수명이 바라는 것을 조건으로 하는 것은 다른 것을 의미합니다.

베어링 간극의 한정된 증가 또는 마찰의 한정된 증가가 도달되기 전에 스페리칼 플레인 베어링의 서비스 수명은 태도가 서비스할 발진 이동의 수 또는 운영 시간의 수입니다.

효과적 서비스 수명은 있을 생활이 실제 동작 조건 하에 주어진 스페리칼 플레인 베어링에 의해 도달했다는 것입니다. 그것은 로드의 중요성과 타입에 의해, 그러나 또한 오염물, 부식, 고주파 로드와 이동 주기, 충격 기타 등등과 같은 몇개의 요인에 의해 결정됩니다. 이러한 요인의 일부는 결정하는 것은 불가능하거나, 단지 겨우 결정될 수 있습니다.

• 장착

장착을 용이하게 하기 위해, 핀 또는 샤프트의 마지막과 하우징 구멍의 모서리는 10 내지 20의' 납 챔퍼를 가지고 있어야 합니다. 태도는 더 쉽게 입장에 몰릴 수 있고 태도의 스큐잉에 의해 초래되는 접합면에 대한 피해의 작은 위험 부담이 있습니다.

골절되거나 2-부분 아우터 링으로 스페리칼 플레인 베어링을 탑재할 때, 접합부가 주요 부하 방향에 90에 배치되어야 합니다, 그렇지 않았다면 서비스 수명이 특히 무거운 짐 하에, 줄어들 것이라는 것이 필수적입니다.

• 주유 :

금속 위 금속 타입의 있는 유지를 요구하는 스페리칼 플레인 베어링을 위해, 주로 주유의 목적은 웨어를 감소시키고, 마찰을 감소시키고 스커핑을 방지하는 것입니다. 또한 그리스는 부식에 대해 태도를 보호하는데 도움이 됩니다. 그것의 작전 동안 태도의 재주유의 주파수는 다소 서비스 수명을 연장할 것입니다.

스틸-온-PTFE 구성 스페리칼 플레인 베어링을 위해, 구성부터 내측 링의 대적하는 강 표면까지 PTFE의 전송이 있습니다. 슬라이딩 접촉 표면의 어떠한 주유도 이 전송을 방해하고 베어링 생명을 단축시킬 것입니다. 그러므로' 이러한 태도의 주유는 권할 만하지 않습니다.

스틸-온-PTFE 복합 재료 스페리칼 플레인 베어링을 위해 일반적으로 그것은 기름을 치지 않아야 합니다. 개선된 실링과 부식에 대한 보호가 요구되도록 운영 상태가 있을 때. 태도를 둘러싼 태도 또는 공간이 리튬 베이스 그리스로 채워지는 것이 권장됩니다.
