Name: 임팩트 저항 앵귤러 콘택트 스페리칼 플레인 베어링
Brand: OEM

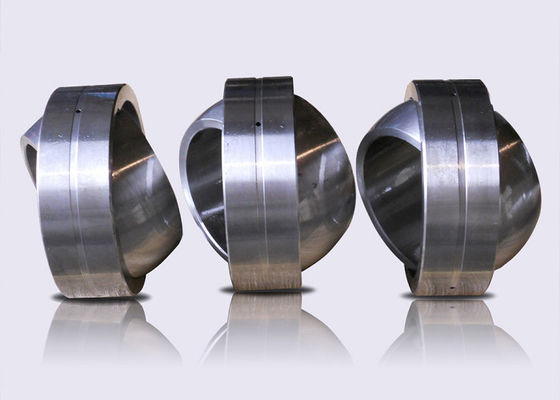

임팩트 저항 앵귤러 콘택트 스페리칼 플레인 베어링

Impact Resistance Angular Contact Spherical Plain Bearings

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	OEM
인증:	ISO 16949

결제 및 배송 조건:

최소 주문 수량:	양도할 수 있는
가격:	Negotiation
포장 세부 사항:	나무로 되는 케이스 표준 수출 포장
배달 시간:	10-15 작업 일
지불 조건:	L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram
공급 능력:	한달에 1000000 Piece/

지금 연락

상세 제품 설명

벨소리 재료:	크롬 steel-GCr15, 고탄소 steel-GCR11, 스테인레스 steel-440C,304 316	유형:	광선, 앵귤러 콘택트가 구면 베어링을 밀었습니다
새장 재료:	강철, 고급장교, 나일론	Precsion:	P0,P6,P5,P4 ABEC-1,ABEC-3,ABEC-5 기타 등등.
정리:	C0,C1,C2,C3,C4,C5	서비스:	OEM, ODM, OBM 서비스
하이 라이트:	Impact Resistance Spherical Plain Bearings , OEM Spherical Plain Bearings , Angular Contact Spherical Plain Bearings

광선의 / 앵귤러 콘택트 스페리칼 플레인 베어링은 저항과 충돌합니다

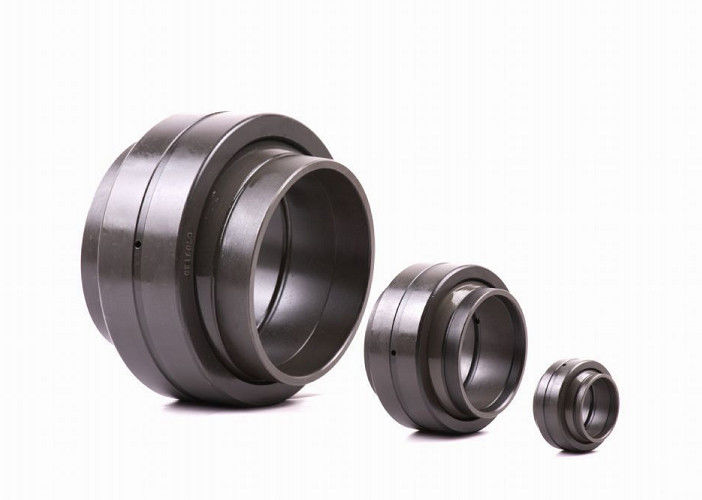

스페리칼 플레인 베어링

1. 스페리칼 플레인 베어링, 또한 불린 둥근 단일형 부싱은 회전 운동과 틸트 이동과 저속 흔들린 모션으로 동반된 다른 기계류에서 주로 사용됩니다. 예를 들면, 언론, 공학 기계, 자동화된 장비, 차 완충 장치와 물 감독 기계, 등을 만들면서, 그들은 유압 실린더에서 발견될 수 있습니다.

2. 이 제품은 큰 적재양과 충격저항 역량을 특징으로 합니다. 그것은 특수 기술로 보통 치료됩니다. 그것의 표면은 양쪽 아연도금과 인산염화된 절차를 통과했습니다. 그러므로, 우리의 제품은 초강력 부식 저항성을 줍니다. 자기 윤활성 특성은 둥근 단일형 부싱이 혼란의 경우에 정상적으로 일할 수 있게 허락합니다.

3. 스페리칼 플레인 베어링은 구면과 안쪽이고 아우터 링을 가지고 있습니다. 그것은 큰 적재량을 지원할 수 있습니다. 이 자기 윤활식 베어링은 주로 래디얼 형과 앵귤러 콘택트 타입과 로드 단부 형태로 분할됩니다. 그것은 다양한 응용 프로그램에 따라 상이한 모양에서 만들어질 수 있습니다.

모델 선택

아니오.	상품 이름	보어 지름 (밀리미터)	상품 종류
1	광선 스페리칼 플레인 베어링	4-150	GE... Ｅ	GE... ES	GE... ES-2RS	GEEW... ES-2RS
			GE... ESN	GE... XS/K	GE... XT	GE... ET/X
2	앵귤러 콘택트 스페리칼 플레인 베어링	25-200	GAC... Ｓ	GAC... Ｔ
3	봉 끝과 스페리칼 플레인 베어링	5-80	SI... Ｅ	SA... Ｅ	GE... Ｅ	SI... ES
			SA... ES	SIB... Ｓ	SAB... Ｓ

앵귤러 콘택트 스페리칼 플레인 베어링에 대한 허용한도

내측 링과 폭의 태도

Ｄ 밀리미터		dmp um		프드피 um	프디엠피 um	Bs um		Ts um
여분	incl.	최대	분	최대	최대	최대	분	최대	분
-	50	0	-12	12	9	0	-2740	+250	-400
50	80	0	-15	15	11	0	-300	+250	-500
80	120	0	-20	20	15	0	-400	+250	-600
12	180	0	-25	25	19	0	-500	+350	-700
180	200	0	-30	30	23	0	-600	+350	-800

아우터 링

Ｄ 밀리미터		dmp um		프드피 um	프디엠피 um	Cs 음
여분	incl.	최대	분	최대	최대	최대	분
-	50	0	-14	14	11	0	-240
50	80	0	-16	16	12	0	-300
80	120	0	-18	18	14	0	-400
120	150	0	-20	20	15	0	-500
150	180	0	-25	25

타입

(1) GE... Ｅ 타입 : 한 개의 모든 아우터 링, 어떤 오일 탱크 . 경하중과 더 작은 축상의 부하를 각각 방향에서 낳을 수 있습니다 .
(2) GE... es 타입 : 슬릿 아우터 링을 선발하시오 그러면 오일 탱크가 있습니다 . 경하중과 더 작은 축상의 부하를 각각 방향에서 낳을 수 있습니다 .
(3) GE... ES-2RS 타입, GEEW... ES-2RS 타입 : 슬릿 아우터 링을 선발하시오 그러면 오일 탱크, 벨소리와 옆이 있습니다 . 경하중과 더 작은 축상의 부하를 각각 방향에서 낳을 수 있습니다 .
(4) GE... ESN 타입 : 단일슬릿 아우터 링, GE... XSN 타입 : 이중 슬릿 아우터 링 (아우터 링을 분리하세요), 윤활유 탱크, 외부 환홈 . 경하중과 더 작은 축상의 부하를 각각 방향에서 낳을 수 있습니다 . 그러나, 굴대인 스냅 링은 지탱하기 위해 로딩됩니다, 축상의 부하에 견디기 위한 그것의 능력이 감소됩니다.
(5) GE... HS 타입 : 오일 탱크, 두배 절반 아우터 링, 닳아 해진 제거와 내측 링은 조정될 수 있습니다. 경하중과 더 작은 축상의 부하를 각각 방향에서 낳을 수 있습니다 .
(6) GE... DE1 타입 : 굳어진 베어링 강철 이 내측 링, 베어링 강철 이 아우터 링. 기름홈과 홀과 안쪽 구축을 모을 때 . 15 밀리미터 태도, 어떤 기름홈과 구멍이하의 내경 . 경하중과 더 작은 축상의 부하를 각각 방향에서 낳을 수 있습니다 .
(7) GE... DEM1 타입 : 굳어진 베어링 강철 이 내측 링, 베어링 강철 이 아우터 링. 모이는 것 태도 안으로 내측 베어링을 밀어냈을 때, 베어링 홈에서 외부측에 대한 압력은 축방향으로 고쳐집니다 . 경하중과 더 작은 축상의 부하를 각각 방향에서 낳을 수 있습니다 .
(8) GE... DS 타입 : 아우터 링 끼움 홈과 기름홈. 단지 큰 크기 태도 . 경하중과 더 작은 1을 어떠한 방향 축상의 부하에서도 낳을 수 있습니다 (끼움 홈 옆이 축상의 부하를 지닐 수 없습니다)

아니오 지탱하기.		차원							정격짐		중량
넓은 시리즈		Ｄ	Ｄ	비	Ｃ	r1	r2	한'	원동력	통계	KG
GEG4C	GE4FW	4	14	7	4	0.3	0.3	20	3.6	9.1	0.005
GEG5C	GE5FW	5	16	9	5	0.3	0.3	21	5.8	14	0.007
GEG6C	GE6FW	6	16	9	5	0.3	0.3	21	5.8	14	0.008
GEG8C	GE8FW	8	19	11	6	0.3	0.3	21	8.6	21	0.014
GEG10C	GE10FW	10	22	12	7	0.3	0.3	18	11	28	0.021
GEG12E	GE12FW	12	26	15	9	0.3	0.3	18	18	45	0.033
GEG15C	GE15FW	15	30	16	10	0.3	0.3	16	22	56	0.049
GEG17C	GE17FW	17	35	20	12	0.3	0.3	19	31	78	0.083
GEG20ES	GE20FW	20	42	25	16	0.3	0.3	17	51	127	0.153
GEG25C	GE25FW	25	47	28	18	0.6	0.6	17	65	166	0.203
GEG30C	GE30FW	30	55	32	20	0.6	0.6	17	83	212	0.304
