Name: GEC GEG 전자 해류계 GEH 기계적 관절 조인트 로드 엔드 태도
Brand: OEM

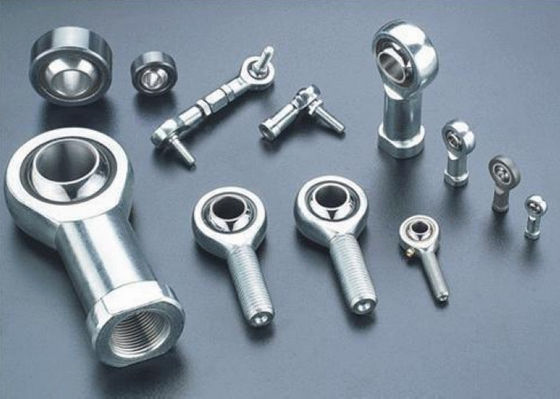

GEC GEG 전자 해류계 GEH 기계적 관절 조인트 로드 엔드 태도

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	OEM
인증:	ISO 16949

결제 및 배송 조건:

최소 주문 수량:	양도할 수 있는
가격:	Negotiation
포장 세부 사항:	나무로 되는 케이스 표준 수출 포장
배달 시간:	10-15 작업 일
지불 조건:	L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram
공급 능력:	한달에 1000000 Piece/

지금 연락

상세 제품 설명

이름:	봉 끝 조인트 베어링	물자:	베어링 강철, 스티안레스스 강철, 브론즈
시리즈:	GE, GEC, GEG, GEEW, 전자 해류계, GEH 시리즈	정밀도 등급:	ABEC-1/ P0, ABEC-3/P6, ABEC-5/P5, ABEC-7/P4
감금소:	강철, 고급장교, 나일론	정리:	C0,C1,C2,C3,C4,C5 기타 등등.
진동:	V1, V2, V3
하이 라이트:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

GEC GEG GEEW 전자 해류계 GEH 기계적 관절 조인트 로드 엔드 태도

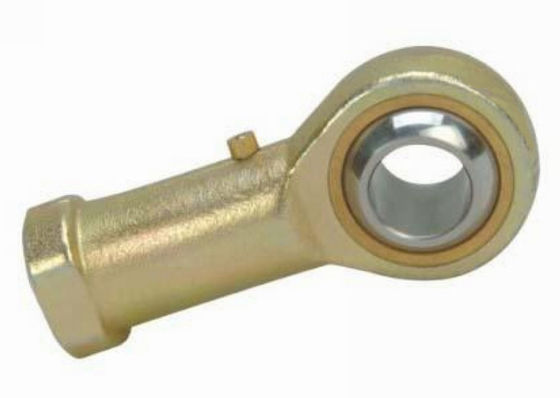

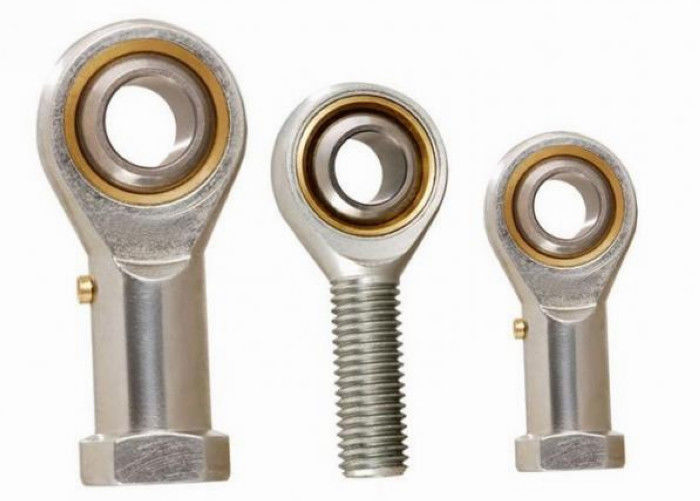

로드 엔드는 기계적 관절 조인트입니다. 그와 같은 조인트는 제어봉 말에 사용되고, 스티어링 링크 또는 묶음 봉 또는 어딘가에 정확성 관절 조인트가 요구되고, 곳 크레비스 엔드 (그것이 첨부된 샤프트와 두번째 성분 사이에 완전한 90 급 정렬을 요구할) 부적당합니다. 볼트 또는 다른 부착 하드웨어가 지나갈 수 있는 개시와 볼 회전은 나사산 축이 첨부된 채로 순환 케이스로 가압됩니다. 나사산 부분은 또한 남자이거나 여성일지도 모릅니다. 절반 조인트의 장점은 볼 삽입물이 그것을 통과한 로드 또는 볼트가 제한된 수준 (90 도 외에 각도)에 잘못 정렬되도록 한다는 것입니다. 긴장에서 사용될 때 두 절반 접합부에서 끝난 링크는 180 도와는 다른, (즉 그들의 첨부된 샤프트의 정렬 불량을 허용합니다). 압축에서 사용될 때, 링크를 빗각에게 찡긋한 구멍뚫린대는 그들의 볼의 정렬 불량 범위의 최말단부에 강행됩니다.

로드 엔드에 대한 허용한도

1> △dmp와 GIR... DO의 △Bs, 가르에 대한 허용한도..합니다, GIR... 영국, GAR... 영국, GIR..UK-2RS, GAR... UK-2RS와 GIHR...는 합니다,
GIHR-K... GIHO-K, 합니다... 하고, GK...가 합니다, GF...가 합니다, GIR..UK-2RS, GAR... UK-2RS는 광선 스페리칼 플레인 베어링과 같습니다
GE... Ｅ, GE... ES, GE... 영국, GE... UK-2RS.
2> GIHN-K의 △dmp와 △Bs... 학습 조직, GF... 학습 조직은 광선 스페리칼 플레인 베어링 GE... 학습 조직과 같습니다.
3> SIBP... Ｓ, SABP... Ｓ, SIZP... Ｓ, SAZP... S,SAZJ...-and SAZJ의 △dmp와 △Bs는 광선 스페리칼 플레인 베어링 GEBK... Ｓ와 같습니다.
4> 시리즈 CHS..., COS...

Ｄ 밀리미터		△ dmp um		△ Bs 음
여분	incl.	최대	분	최대	분
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



BBB> 중심 높이 일탈

Ｄ 밀리미터		△ hs 밀리미터		△ h1s 밀리미터
여분	incl.	최대	분	최대	분
-	6	0.8	-1.2	0.65	-1.05
6	20	0.8	-1.2	0.8	-1.2
20	30	1	-1.7	1	-1.7
30	45	1.4	-2.1	1.4	-2.4
45	60	1.8	-2.7	1.8	-2.7
60	80	2.25	-3.4	2.25	-3.4
80	125	2.7	-3.4	2.7	-3.4
125	200	3.2	-4.2	3.2	-4.2

Ｄ 밀리미터		음 정상적인 그룹
여분	incl.	분	최대
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR... 영국, GAR... 영국, GIR... UK-2RS, GAR... UK-2RS

시리즈 GIR... 영국, GAR... 영국, GIR... UK-2RS, GAR... UK-2RS

Ｄ 밀리미터		음 정상적인 그룹
여분	incl.	분	최대
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ..., SAZJ...

시리즈 SIZJ..., SAZJ...

Ｄ 밀리미터		음 정상적인 그룹
여분	incl.	분	최대
-	8	10	30
8	14	15	60
14	20	40	80

로드 엔드의 적합성

AAA> 샤프트는 적합합니다

운영 상태	허용한도
막연한 로드로	n6, p6
노름사 상태	h6, h7

BBB> 스레드

숫형 스레드	암나사산
6g	6h
UNF-2A	UNF-2B

CCC> 샤프트 직경 허용한도

샤프트 직경 밀리미터		샤프트 직경은 um을 허용오차를 줍니다
샤프트 직경 밀리미터		h6		H7		n6		p6
여분	incl.	높은 것	로우	높은 것	로우	높은 것	로우	높은 것	로우
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
